发射机杂散辐射的频谱监测技术研究

摘要

无线电发射机在正常工作频带以外产生的杂散辐射，是造成电磁环境污染和邻频干扰的主要根源之一。随着无线通信系统密集部署及频谱资源日益紧张，对发射机杂散辐射进行有效监测已成为无线电管理、设备认证和电磁兼容性评估的核心环节。本文围绕发射机杂散辐射的频谱监测技术，系统分析了杂散辐射的定义、分类与产生机理，梳理了频谱监测的基本原理与关键指标，重点研究了宽带扫描、实时频谱分析及压缩感知等监测方法，探讨了高灵敏度接收、动态范围优化和智能识别等关键技术，并针对5G及未来移动通信系统带来的挑战，展望了监测技术的发展方向。

1. 引言

在有限的无线电频谱资源中，发射机作为射频能量的源头，其带外辐射直接影响着频谱的使用效率与电磁环境的纯净度。杂散辐射（Spurious Emission）通常定义为发射机在必要带宽之外的一个或多个频率上的辐射，其电平超过规定限值即可能干扰其他合法无线电业务。国际电信联盟（ITU）及各国无线电管理机构均对发射机杂散辐射设定了严格的限值要求，如ITU-R SM.329建议书和3GPP TS 36.104/38.104等标准。因此，如何准确、高效地监测发射机的杂散辐射，成为无线电管理、设备生产和网络运维中的关键技术问题。

随着5G大规模天线阵列、载波聚合和毫米波技术的应用，发射机杂散辐射呈现出宽带化、动态化和复杂化趋势，传统的频谱监测手段面临诸多挑战。本文旨在系统梳理发射机杂散辐射的频谱监测技术，从理论机理到实践方法进行深入探讨。

2. 发射机杂散辐射的产生机理与分类

2.1 杂散辐射的定义与限值

根据ITU无线电规则，杂散辐射是指“必要带宽以外的辐射”，其电平通常比发射机额定功率低数十甚至上百分贝。不同频段和业务类型的限值不同，例如在30 MHz~1 GHz频段，基站杂散辐射限值通常为-36 dBm至-30 dBm（取决于频段和测量带宽）。

2.2 主要产生机理

杂散辐射的产生源于发射机内部非线性器件和电路结构，主要包括以下几类：

1. 谐波辐射：功放、混频器等非线性器件对基波信号产生整数倍频率的谐波分量，尤其在多频段发射机中谐波可能落在其他接收频段。
2. 互调产物：当多个频率信号同时通过非线性器件时，产生频率为合成频率的组合分量（如f1±f2、2f1-f2等），在 multicarrier 系统中尤为突出。
3. 寄生振荡：放大器或振荡器因电路布局不当产生自激振荡，形成离散的杂散谱线。
4. 相位噪声：本地振荡器的相位抖动在频域表现为边带噪声，在远离载波处可能超出杂散限值。
5. 电源和数字电路耦合：DC-DC变换器、时钟信号等通过传导或辐射方式耦合到射频链路，形成宽带杂散。

2.3 杂散辐射的频谱特征

杂散辐射频谱通常包含离散谱线和宽带噪声。离散谱线幅度稳定，适合窄带监测；宽带杂散则可能随时间变化，需要实时或准实时监测。调制方式、载波配置和环境温度等均会对杂散辐射的频谱形态产生影响。

3. 频谱监测技术基本原理与关键指标

3.1 监测系统组成

典型的发射机杂散辐射频谱监测系统包括：监测天线、低噪声放大器（LNA）、可调谐滤波器组、宽带接收机或频谱分析仪、数据采集与处理单元以及分析软件。根据监测场景，可采用固定监测站、移动监测车或便携式监测设备。

3.2 关键性能指标

• 频率范围：需覆盖发射机杂散可能出现的全部频段，从数十MHz到毫米波。
• 灵敏度：在满足测量时间的前提下，应能检测到-100 dBm以下微弱杂散。
• 动态范围：同时处理强载波和微弱杂散，通常要求>80 dB。
• 分辨率带宽（RBW）：需要根据杂散类型选择，窄带谐波可用较小RBW，宽带噪声需较大RBW。
• 扫描速度：决定了监测系统对动态杂散的捕获能力。
• 实时带宽：对于瞬态或跳频杂散，实时带宽至少覆盖监测兴趣频段。

4. 频谱监测方法研究

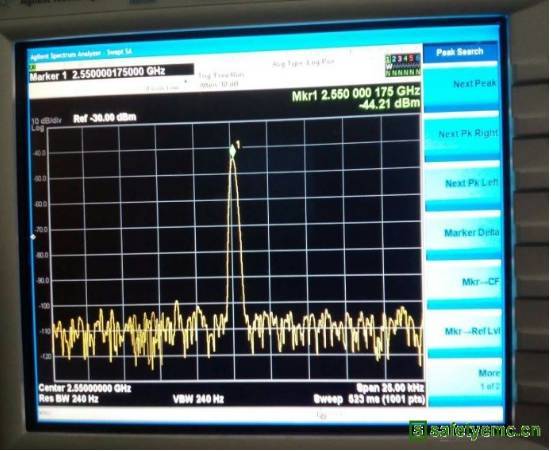

4.1 超外差扫描频谱分析

这是最传统的监测方法，通过本地振荡器扫频和混频滤波逐点测量频谱。优点是灵敏度高、动态范围大，适用于准稳态杂散的精细测量。缺点是扫描速度慢，难以捕获突发或跳频杂散。改进方案如多路并行扫描和数字中频处理可提高捕获概率。

4.2 实时频谱分析（RTSA）

基于高速ADC和FPGA的实时频谱分析可以无缝捕获一定带宽内的全部信号，通过重叠FFT和小波变换等方法在时频域展现杂散。实时带宽可达数百MHz，能够监测5G NR等宽带信号的瞬态杂散。RTSA还可利用频率模板触发（FMT）和时间限定触发灵活捕捉特定杂散事件。

4.3 压缩感知与宽带监测

压缩感知（Compressed Sensing）理论利用杂散频谱的稀疏性，以亚奈奎斯特采样率获取频谱信息。该方法可大幅降低采样率和数据量，适用于高带宽、低功耗的监测节点。近年来的研究将其与频谱感知、深度学习结合，提升了杂散检测概率和参数估计精度。

4.4 多通道与阵列监测

针对多频段天线阵列发射机，采用多个并行接收通道或天线阵列进行空间频谱监测，可有效分离不同方向的杂散辐射并抑制干扰。波束形成与测向技术有助于定位杂散源。

5. 提升监测能力的关键技术

5.1 高灵敏度接收前端

采用低噪声放大器、低温共烧陶瓷（LTCC）滤波器和超导滤波器等技术，降低系统噪声系数，提高对微弱杂散的检测能力。通过射频开关和衰减器实现大动态范围自动调整。

5.2 动态范围扩展与干扰抑制

强载波泄漏会掩盖微弱杂散，需采用预选滤波、自适应对消和数字后处理（如循环对消、子空间滤波）等技术。软件定义无线电（SDR）平台可实现灵活的干扰缓解算法。

5.3 杂散自动识别与分类

基于机器学习的方法（如BP神经网络、卷积神经网络和图神经网络）在杂散谱图特征提取和分类中展现出优势。通过训练大量实测数据，系统可自动区分杂散、干扰和背景噪声，并按机理分类，为干扰诊断提供依据。

5.4 时间-频率-空间联合监测

利用时频分布和相关分析，以及到达角（AOA）估计，联合处理多维信息以提高对跳频杂散和互调产物的定位与识别精度。

6. 未来挑战与发展趋势

6.1 5G/6G时代的监测需求

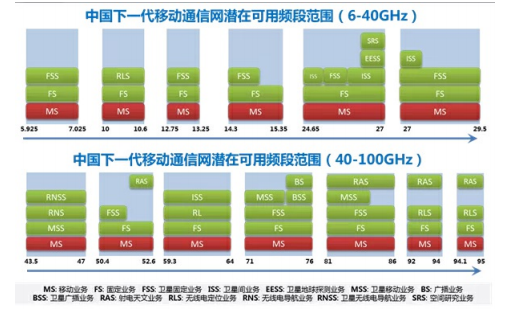

大规模MIMO和毫米波系统使得杂散辐射可出现在更高频段和更复杂空间维度；载波聚合和动态频谱共享则要求监测系统具备更大的瞬时带宽和更高的灵活性。未来6G的太赫兹频段对监测接收机的频率覆盖和噪声性能提出了前所未有的要求。

6.2 智能化与分布式监测

结合人工智能和边缘计算，构建分布式频谱监测网络，实现实时数据融合与协同检测。区块链技术可能用于监测数据的可信共享。

6.3 标准化与可溯源性

随着新型无线电设备不断涌现，监测方法和限值标准需持续修订。将监测结果溯源至国家计量基准，确保测量的准确性与可比性。

6.4 软硬件协同设计

发展基于Zynq、GPU等异构计算平台的监测系统，平衡实时性与灵活性；采用模块化射频前端，满足多频段多场景需求。

7. 结论

发射机杂散辐射的频谱监测是无线电频谱管理中的一项基础性、长期性任务。面对日益复杂的电磁环境和不断涌现的新技术，监测系统需要从接收前端、信号处理到智能识别全方位创新。本文综述了杂散辐射产生机理和主要监测方法，分析了提高监测能力的关键技术，并指出了未来发展方向。可以预见，随着人工智能、压缩感知和宽带射频技术的进一步成熟，发射机杂散辐射监测将向更高灵敏度、更宽带宽、更强智能和更低成本的方向演进，为维护空中电波秩序提供有力支撑。
