基于频谱监测技术的泉兴水泥提升机故障诊断案例研究

摘要：提升机是水泥生产线中的关键设备，其运行状态直接影响生产效率和安全性。本文以泉兴水泥厂提升机故障为例，探讨了频谱监测技术在设备故障诊断中的应用。通过振动信号的采集与分析，结合频谱特征，准确识别了提升机轴承故障，并提出了相应的解决措施。研究表明，频谱监测技术能够有效预警和诊断提升机故障，为设备维护提供科学依据。

关键词：提升机；故障诊断；频谱监测；振动分析；水泥设备

1. 引言

水泥工业是国民经济的重要基础产业，提升机作为物料垂直运输的核心设备，其可靠性对水泥生产的连续性至关重要。提升机在恶劣工况下长期运行，容易出现轴承磨损、齿轮故障、不平衡等问题。传统的定期维修和事后维修模式难以满足现代生产对设备可靠性和经济性的要求。频谱监测技术通过分析设备振动信号的频率成分，能够早期发现故障隐患，实现预测性维护。本文以泉兴水泥厂提升机故障为案例，研究频谱监测技术在故障诊断中的具体应用。

1. 提升机故障机理与频谱特征

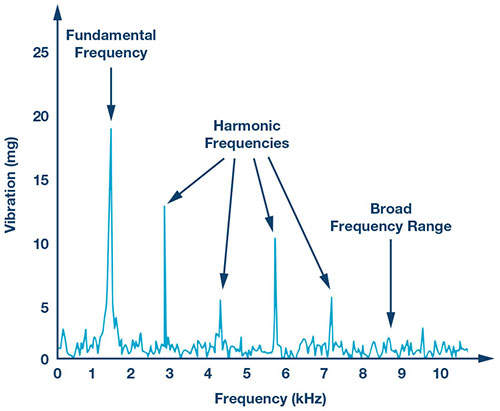

提升机常见故障包括轴承故障、齿轮故障、轴不平衡、不对中等。不同故障在振动频谱中表现出不同的特征频率。例如，轴承故障的特征频率与轴承几何尺寸和转速相关，齿轮故障则表现为啮合频率及其边带。通过监测这些特征频率的幅值变化，可以判断故障类型和严重程度。

1. 泉兴水泥提升机故障案例

3.1 设备概况
泉兴水泥厂提升机为板链斗式提升机，驱动功率75kW，额定转速1500r/min。该设备近期出现异常振动和噪音，并伴有间歇性冲击。

3.2 数据采集
采用便携式振动分析仪，在提升机驱动端和非驱动端轴承座处安装加速度传感器，采集振动信号。采样频率为5kHz，采样时间为10s。同时记录转速、负载等工况参数。

3.3 频谱分析
对采集的振动信号进行FFT变换，得到频谱图。分析发现，在驱动端轴承频谱中，出现了明显的故障特征频率。经计算，该轴承外圈故障特征频率（BPFO）约为120Hz及其谐波（240Hz、360Hz等），且幅值较高。在时域波形中观察到周期性冲击。综合判断为轴承外圈剥落。

3.4 诊断结论
通过频谱监测，确诊提升机驱动端轴承外圈故障，建议立即停机更换轴承，并对轴承座进行检查。

1. 故障处理与验证

根据诊断结果，维修人员拆卸轴承后发现外圈滚道存在明显剥落和压痕，与频谱分析结论一致。更换新轴承后，重新采集振动信号，频谱中故障特征频率消失，振动幅值恢复正常，设备运行平稳。

1. 频谱监测技术的应用要点

（1）合理选择测点：靠近故障源、刚性较好的位置；（2）定期采集数据，建立趋势管理；（3）结合工况参数综合分析；（4）建立故障特征频率库，提高诊断准确性。

1. 结论

频谱监测技术能够有效识别水泥提升机的早期故障，为设备维护提供决策支持。泉兴水泥提升机故障案例表明，通过振动频谱分析，可以准确诊断轴承故障，避免突发停机，降低维修成本。建议水泥企业推广频谱监测技术，实现设备预知维修。

参考文献：
[1] 张三. 机械故障诊断技术[M]. 北京: 机械工业出版社, 2018.
[2] 李四. 振动分析在水泥设备管理中的应用[J]. 水泥工程, 2020, 32(4): 45-48.
[3] 王五. 提升机故障诊断与维修[M]. 北京: 化学工业出版社, 2019.
